Modulación

Modulación


  • Modulación analógica con portadora analógica: se utiliza cuando se desea transmitir la señal analógica a una frecuencia diferente o con un ancho de banda menor
  • Modulación digital con portadora analógica: se utiliza cuando se desea transmitir la señal digital por un medio de transmisión analógico.
  • Modulación analógica con portadora digital: se utiliza cuando se desea transmitir la señal analógica a través de una red digital.
Resultado de imagen para modulacion digital con portadora analogica
Resultado de imagen de Modulacion analógica con portadora digital

lunes, 28 de noviembre de 2016

Ondas infrarojas

Ondas infrarojas

  • ¿Qué es? ¿Para que se usan?
    Es un tipo de radiación electromagnética y térmica, de mayor longitud de onda que la luz visible, pero menor que la de las microondas. Se utilizan para la comunicación de corto alcance, en controles remotos de televisiones, grabadoras de vídeo, estéreos, etc.
  • Ventajas y desventajas.

  • Ventajas: es económico, requiere poco voltaje, es simple ne cuanto a sus circuitos y es bastante seguro.

  • Desventajas: no atraviesa objetos sólidos, tiene un corto alcance, es sensible a la luz y al clima y tiene una baja velocidad de transmisión de datos.

Historia

Los primeros detectores de radiación infrarroja eran bolómetros, instrumentos que captan la radiación por el aumento de temperatura producido en un detector absorbente.

Resultado de imagen de Ondas infrarrojas

Microondas

Microondas



  • ¿Qué es la radiocomunicación por microondas?
      La radiocomunicación por microondas se refiere a la transmisión de datos o voz a través de radiofrecuencias con longitudes de onda en la región de frecuencias de microondas.
  • ¿Cómo se ponen las antenas y torres de microondas?
      La antena utilizada generalmente en las microondas es la de tipo parabólico. El tamaño típico es de un diámetro de unos 3 metros. La antena es fijada rígidamente, y transmite un haz estrecho que debe estar perfectamente enfocado hacia la antena receptora.

Estas antenas de microondas se deben ubicar a una altura considerable sobre el nivel del suelo, con el fin de conseguir mayores separaciones posibles entre ellas y poder superar posibles obstáculos. Sin obstáculos intermedios la distancia máxima entre antenas es de aproximadamente 150 km, con antenas repetidoras , claro está que esta distancia se puede extender, si se aprovecha la característica de curvatura de la tierra, por medio de la cual las microondas se desvían o refractan en la atmósfera. Terrestre.



  • USOS:

  • Telefonía básica (canales telefónicos).
  • Datos, incluyendo WiMAX.
  • Telégrafo/Telex/Facsímile.
  • Canales de Televisión.
  • Video.
  • Telefonía celular (entre troncales).
  • Transmisión de televisión y voz.

Ondas de radio

  • ¿Como viajan las ondas de radio alrededor del mundo?

    Las ondas de radio siguen la curva de la superficie de la Tierra. Se podría pensar que esa señal de radio se dispararía de manera recta hacia arriba al espacio ultraterrestre. Y así sería, si no fuera por el efecto de espejo de la ionosfera.

Resultado de imagen de ondas de radio dibujo
  • ¿Velocidad a la que de transmiten?
    A la velocidad de la luz 1 080 000 000 Km/h.
    • Si un mensaje debe llegar a 200 km de distancia llegara en
    • 300.000 km = 1 segundo
    • 200 km = 0,006666... segundos

  • ¿Para que se usan?
    Se usan para la televisión y emisiones de radio FM y AM, comunicaciones militares, teléfonos móviles, redes inalámbricas de ordenadores etc.
  • ¿Cómo fueron las primeras transmisiones?
    Las ondas de radio se crearon cuando en el siglo XIX se vivían años de incertidumbre política en gran parte del mundo (situación que parece no haber mejorado con el tiempo), con guerras que amenazaban la estabilidad de las grandes naciones de la época, lo que impulsó a una gran parte de científicos, universidades y laboratorios a tratar apresuradamente de encontrar un nuevo sistema de comunicaciones que no necesitase cables para transmitir la información, el principal inconveniente del telégrafo.
  • ¿Cómo viajan las ondas de radio en el vació?
Con normalidad ya que la sondas de radio no necesitan un medio de propagación.


miércoles, 23 de noviembre de 2016

Fibra óptica

La fibra óptica está basada en la utilización de las ondas de luz para transmitir la información binaria. Tiene 3 componentes:

  • La fuente de luz: se encarga de convertir una señal digital eléctrica en una señal óptica. Tipicamente se utiliza un pulso de luz para representar un “1” y la ausencia de luz para representar un “0”, o se modifica su longitud de onda.
  • El medio de transmisión: es una fibra de vidrio ultradelgada que transporta la luz.
  • El detector: se encarga de generar un pulso eléctrico en el momento en que la luz incide sobre él.

Al conectar una fuente de luz en un extremo de una fibra óptica y un detector en el otro, tenemos un sistema de transmisión de datos símplex que acepta una señal electrica , convierte y transmite en pulsos de luz , después , reconvierte la salida a una señal eléctrica en el extremo del receptor.

La fibra óptica está diseñada para transformar señales de luz , es un cilindro de pequeña sección flexible por el que se transmite la luz, recubierto de un medio con un índice de refracción menor que el del núcleo a fin de mantener toda la luz en el interior de él. A continuación viene una cubierta plástica delgada para proteger el revestimiento e impedir que cualquier rayo de luz del exterior penetre en la fibra, Finalmente, varias fibras suelen agruparse en hace protegidos por una funda exterior.

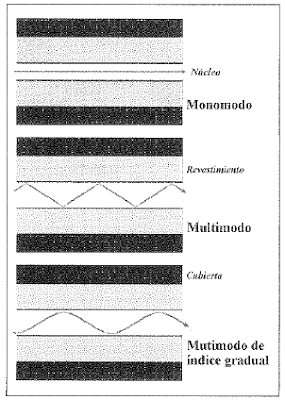

Los cables de fibra óptica pueden transmitir la luz de 3 formas diferentes:

  • Monomodo: la fibra es tan delgada que la luz se transmite en línea recta. Su núcleo tiene un radio de 10um y la cubierta , de 125 um.
  • Multimodo: la luz se transmite por el interior del núcleo incidiendo sobre su superficie interna, como si se tratara de un espejo.
  • Multimodo de índice gradual: la luz se propaga por el núcleo mediante una refracción gradual. Esto es debido a que el núcleo se construye con un índice de regracción que va en aumento desde el centro a los extremos. (suele tener el mismo diámetro que las fibras multimodo).
  • Cable holgado: se monta con un único revestimiento para todas las fibras que alberga y suele incluir una capa exterior de gel como aislante contra la humedad, el coste por metro de este cable es menor, pero supone un precio mayor en los conectores y empalmes.
  • Cable con recubrimiento ajustado: se montan las fibras independientemente , con un recubrimiento propio para cada una de ellas. Este cable tiene un mayor coste por metro, pero resulta más económico a la hora de montar conectores o realizar empalmes.


Con la tecnología actual , la fibra óptica permite una velocidad de transmisión experimental en el laboratorio que sobrepara los 50.000 Gbps (50 Tbps). El límite práctico se encuentra cerca de 1Gbp, y es debido a la incapacidad que los dispositivos tienen para convertir con mayor rapidez las señales eléctricas a ópticas y al revés, auqnue una baja calidad en la fabricación de la fibra puede hacer que las impurezas que contenga absorban parte de la señal, lo que puede limitar sus longitudes máximas.

Frente a la velocidad de transmisión tan elevada que tiene la fibra, el inconveniente principal es su gran coste, No tiene tanto que ver con el precio por metro de fibra, sino que más bien está relacionado con el montaje. El cable de fibra óptica no se puede doblar demasiado y las conexiones son muy costosas y complicadas. Muchas veces sale más rentable desechar varios kilómetros de fibra antes que hacer una unión de varios tramos.
Existen tres formas de unir dos cablers de fibra óptica:

  1. Utilizando conectores: cada tramos de fibra puede venir de fábrica con enchufes en los extremos. Adolece de una pérdida de entre un 10 y un 20% de la luz que circula a través de la conexión.
  2. Realizando empalmes de forma mecánica: se realiza un corte cuidadoso de cada extremo y se unen mediante una manga especial que los sujeta en su lugar. Se puede mejorar la alineación haciendo pasar luz por la unión y efectuando pequeños ajustes hasta alcanzar su posición idónea. Los empalmes mecanicos resultan de una pérdida de luz en torno al 10%
  3. Fundiendo los dos extremos: se realiza una fusión de los dos tramos para formar una conexión sólida. Este empalme es casi tan bueno como una fibra de hilado único, pero aun así existe un poco de atenuación.

Las ventajas que tiene el uso de la fibra óptica frente a los cables de cobre convencionales son las siguientes:


Puede manejar anchos de banda muchos más grandes que el cobre.
Debido a su baha atenuación, sólo se necesitan repetidores cada 30 km.
No es interferida por las ondas electromagnéticas.
Es delgada y ligera, sobre todo comparada con cables de cobre de igual capacidad de transmisión.

Las fibras no tienen fugas y es muy difícil intervenirlas, hay que cortar el cable o desviar parte de la luz , tarea nada sencilla que requiere el uso de equipos costosos.



Cable coaxial


Cable coaxial

                                                      Es un medio típico de transmisión.

  • Tiene un mejor blindaje que el par trenzado, por lo que puede alcanzar velocidades de transmisión mayores y los tramos entre repetidores o estaciones pueden ser más largos.

  • Consta de un alambre de cobre duro en su parte central por donde circula la sedal, el cual se encuentra rodeado por un material aislante. Este material está rodeado por un conductor cilíndrico presentado como una malla de cobre trenzado que hace de masa. El conductor externo está cubierto por una capa de plástico protector. Esta construceffin le confiere un elevado ancho de banda y excelente inmunidad al ruido.
Esta imagen enseña de forma esquemática la estructura de un cable coaxial. La velocidad de transmisión de este cable depende de su longitud y en cables de 1 km es posible entre 1 y2 Gbps. Los cables coaxiales solían ultilizi-irse en el sistema telefónico corno conexiones de gran capacidad y largo recorrido para soportar multitud de comunicaciones sif-nultáneas, pero ahora se les ha reemplazarlo por íibra óptica en esas conexiones. Sin embargo,. el cable coaxial todavía. se utiliza para la televisión por cable y para acceso a redes de área extensa.



Existen 2 tipos fundamentales de cable coaxial con estas características:

  1. Coaxial de banda base: se utiliza en la transmisión digital, El ancha de banda máximo que se puede obtener depende de la longitud del cable; para cables de 1 km, por ejemplo, es factible obtener velocidades de transmisión de datos de hasta 10 Mbps y, en cables de longitudes menores, es posible obtener velocidades superiores, Los cables coaxiales se emplean ampliamente en redes de área local y para transmisiones de largas distancias,. aunque utilizar cables de mayor longitud hace reducir la velocidad de transmisión. Existen dos tipos:

  • Coaxial grueso: comenzó a utilizarse en redes focales y hoy en día sólo se emplea para realizar la estructura troncal de distribución de Ca red. Hay dos tipos:
  • RG-100: es el más utilizada, Su núcleo es de 2,6 mm, mientras que la malla es de 9,5 mm (dando lugar a un cable de 1 cm de diámetro aproximadamente).
  • RG-1 SO: posee una secuencia de capas trenzadas que pfutegen mejor de las interferencias electromagn ticas. Su núcleo es de 3,7 mm, mientras que la mana es de T3,5 mm (dando lugar a un cable de 1,5 cm de diámetro).
  • Coaxial fino: dada su flexibilidad es más fácil de instalar, aunque es más caro y posee menor inmunidad frente a interferencias. Posee un núcleo de 1,2 min y una malla de 4,4 mm, [o que hace un cable de aproximadamente 0,5 cm. Existen varios tipos de cables coaxia[es finos, pero el rn utilizado es el RG-5.

  1. Coaxial de banda ancha: se utilia zapara transmisión analógica, comúnmente para el envio de la señal de televisión por cable, Dado que las redes de banda ancha utilizan la tecnología patrón para envío de señales de lelevisión por cable, los cables pueden emplearse para aplicaciones que realicen transmisiones de hasta 100 km de distancia, gracias a la naturaleza analógica de la señal. Lin cable que funcione a .300 MI-lz de frecuencia„ por lo general, puede mantener velocidades de transmisión de datos de hasta 150 Mbps.

viernes, 18 de noviembre de 2016

Par sin trenzado

PAR SIN TRENZAR


Está formado por dos hilos de cobre paralelos recubiertos de un material aislante. Este tipo de cableado ofrece muy poca protección frente a interferencias. Normalmente se utiliza como cable telefónico para transmitir voz analógica y las conexiones se realizan mediante un conector denominado RJ 11. Es un medio semidúplex ya que la información circula en dos sentidos por el mismo cable pero no se realiza al mismo tiempo.

El cable paralelo se utiliza fundamentalmente en tendido eléctrico de alta tensión y también para transmisión de datos a corta distancia ya que las interferencias afectan mucho a este tipo de transmisiones.


Según los estándares de cable estructurado, a este tipo de cable también se le conoce como cable de categoría 1.

Resultado de imagen para PAR SIN TRENZAR

Par trenzado

PAR TRENZADO


Son 2 cables de cobre aislados, normalmente de 1 milimetro de espesor, enlazados de dos en dos de forma helicoidal, semejante a la estructura del ADN. La forma trenzada del cable se utiliza para reducior la interferencia eléctrica con respeto a los pares cercanos y a otras procedentes del exterior.


El cable de par trenzado normalmente tiene uno de los cables marcado, que indica que se utiliza como masa. Esto es porque el cable par trenzado se utiliza también como transmisión digital.


Resultado de imagen para PAR TRENZAdo
Existen varios tipos de cableado de par trenzado ya que se suele estar recubierto por un material aislante.
  • Pares trenzados no apantallados (UTP): son los mas simples y no tienen ningún tipo de pantalla conductora. Son muy flexibles, pero son muy sensibles a interferencias.
  • Pares trenzados apantallados individualmente (STP): Son iguales que los anteriores, pero en este se rodea cada para de una malla conductora. Poseen una gran inmunidad al ruido.
  • Pares trenzados apantallados individualmente con malla global (S/STP): son iguales que los anteriores, pero añadiendo una pantalla global a todos los cables. Son los que poseen una mayor inmunidad al ruido.
  • Pares trenzados totalmente apantallados (FTP): son unos cables de pares que poseen una pantalla conductora global en forma trenzada. Mejora la protección frente a interferencias con respeto a los cables UTP, aunque su coste es inferior a los cables STP
Resultado de imagen para tipos de cableado de par trenzado

Medios Guiados



Tipos de cableado

  • El medio de transmisión conforma el soporte físico a través del cual el emisor y receptor pueden comunicarse en un sistema de transmisión de datos.

Hay dos tipos: guiados y no guiados.

  • Parecidos: La transmisión se realiza por medio de ondas electromagnéticas.
  • Diferencias: En los guiados se transmite por un medio físico (cable) y en los no guiados se trasmiten pero no las dirigen (aire).

La señal que se transmite, constituye un factor determinante de las características y la calidad de la transmisión ambos medios, guiados y no guiados, cumplen unas determinadas característica en cuanto a:


  1. Velocidad de transmisión de los datos.
  2. Ancho de banda que puede soportar.
  3. Espacio entre repetidores.
  4. Facilidad de instalación.
  5. Coste.
  6. Fiabilidad en la transmisión.
Resultado de imagen para medios de transmision guiados y no guiados explicado

Resultado de imagen para medios de transmision guiados no guiados explicacion

lunes, 14 de noviembre de 2016

PLC y BPL


PLC

-Son comunicaciones mediante línea de potencia, con diferentes tecnologías que utilizan las líneas de transmisión de energía eléctrica convencionales para transmitir señales con propósitos de comunicación, además de aprovechar la red eléctrica para convertirla en una línea digital de alta velocidad de transmisión de datos, permitiendo, entre otras cosas, el acceso a Internet mediante banda ancha.

-Se utilizan como sustitutivos de las redes Ethernet.1 Concretamente, el uso de varios dispositivos PLC equivale a una conexión Ethernet con medio de acceso compartido, esto es, es como si estuviéramos conectando los ordenadores a un concentrador en vez de a un conmutador, por lo que las comunicaciones son half-duplex.

Resultado de imagen de tecnologia PLC dibujoResultado de imagen de PLC dibujo



BPL

-Nos permite transmitir señales eléctricas a través de lineas eléctricas de alta tensión que ya existen.Gracias a esta tecnología , zonas remotas y aisladas pueden tener acceso a redes de área extensa.
También permiten su instalación a un bajo coste , usando lineas de alta tensión existentes.
Actualmente, la enorme difusión de otras tecnologias que ofrecen mayores velocidades de transmisión, como DSL o cable, hace dudar de la necesidad de los sistemas BLC.

VPN

VPN


-Una VPN se utiliza para interconectar varias redes locales utilizando una red de área extensa como Internet. Estas redes reducen mucho sus costes, ya que no necesitan una gran instalación.

Resultado de imagen de VPN dibujo


miércoles, 9 de noviembre de 2016

100VB-AnyLAN


100VB-AnyLAN



- Es una tecnología que combina elementos de Ethernet y Token Ring, desarrollada por HP, el IEEE actualmente la depura en su versión 802.12, estándar para transmitir tramas 802.3 y 802.20.

- La velocidad mínima de transmisión es de 10 Mbps en cable UTP categoría 3 y fibra óptica, método de acceso de prioridad según demanda.


- Esta topología requiere sus propios concentradores y tarjetas de red, la longitud del cable que conecta a los equipos con el concentrador no debe exceder los 50 m.

Resultado de imagen para 100VB-AnyLAN

TOKEN RING & MAU

TOKEN RING

Es un método para conectar redes locales, aunque el uso se reduce con el paso de los años en favor del estándar; ésta funciona como una estructura lógica en anillo. Esto se logra gracias al uso de un concentrado cableado.



MAU

Resultado de imagen para dispositivo Mau


Significado

Multistation Access Unit /unidad de acceso a múltiples estaciones

Definición

Dispositivo multi-puerto del equipamiento en el que se conectan las estaciones (o puestos) de trabajo. La MAU brinda un control centralizado de las conexiones en red. Mueve las señales desde una estación hasta la siguiente estación de trabajo activa en el anillo.

Ethernet

Muchos usuarios, al hablar de redes, hacen referencia a la Red de Area Local, pero ignoran que detrás de esta denominación se encuentra el estándar de Ethernet, que determina las particularidades físicas y eléctricas que debe poseer una red tendida con este sistema.



  1. 802.1: Definición Internacional de Redes. Define la relación entre los estándares 802 del IEEE y el Modelo de Referencia para Interconexión de Sistemas Abiertos (OSI) de la ISO (Organización Internacional de Estándares).
  2. 802.2: Control de Enlaces Lógicos. Define el protocolo de control de enlaces lógicos (LLC) del IEEE, el cual asegura que los datos sean transmitidos de forma confiable por medio del enlace de comunicación.
  3. 802.3: Norma que define las características eléctricas, de longitud, de diámetro de los cables... Así como todos los elementos dentro de una red, es decir como debe ser conectado en cada escenario en particular y muchos otros parámetros.
  4. 802.4: Redes Token Bus. El estándar token bus define esquemas de red de anchos de banda grandes, usados en la industria de manufactura.



  5. 802.5: Redes Token Ring. También llamado ANSI 802.1-1985, define los protocolos de acceso, cableado e interface para la LAN token ring. IBM hizo popular este estándar. Usa un método de acceso de paso de tokens y es físicamente conectada en topología estrella, pero lógicamente forma un anillo.



  6. 802.6: Redes de Área Metropolitana (MAN). Define un protocolo de alta velocidad donde las estaciones enlazadas comparten un bus dual de fibra óptica usando un método de acceso llamado Bus Dual de Cola Distribuida (DQDB).



  7. 802.7: Grupo Asesor Técnico de Anchos de Banda. Este comité provee consejos técnicos a otros subcomités en técnicas sobre anchos de banda de redes.



  8. 802.8: Grupo Asesor Técnico de Fibra Óptica. Provee consejo a otros subcomités en redes por fibra óptica como una alternativa a las redes basadas en cable de cobre.



  9. 802.9: Redes Integradas de Datos y Voz. El grupo de trabajo del IEEE 802.9 trabaja en la integración de tráfico de voz, datos y vídeo para las LAN 802 y Redes Digitales de Servicios Integrados (ISDN’s).



  10. 802.10: Grupo Asesor Técnico de Seguridad en Redes. Este grupo esta trabajando en la definición de un modelo de seguridad estándar que opera sobre una variedad de redes e incorpora métodos de autenticación y encriptamiento.



  11. 802.11: Redes Inalámbricas. Este comité esta definiendo estándares para redes inalámbricas. Esta trabajando en la estandarización de medios como el radio de espectro de expansión, radio de banda angosta, infrarrojo, y transmisión sobre líneas de energía. Dos enfoques para redes inalámbricas se han planeado.



  12. 802.12: Prioridad de Demanda (100VG-ANYLAN). Este comité está definiendo el estándar Ethernet de 100 Mbits/seg. Con el método de acceso por Prioridad de Demanda propuesto por Hewlett Packard y otros vendedores.
