Interconexión de Equipos en Redes Locales

Interconexión de Equipos en Redes Locales

1. Elementos Básicos de Interconexión:

La conexión física de un equipo con otro o con la red de ordenadores requiere de los siguientes dispositivos:

• Puerto serie: para conectar módem externo....
• Puerto paralelo: para impresora...
• Puerto USB: para gran variedad de dispositivos ( redes o periféricos ).
• Puerto FireWire: esta actualmente poco extendido
• Ranuras de Expansión: es el método más utilizado (conexiones ISA de 16 y 32 bits ).

2. Módem:
   Dispositivo de hardware que se conecta al ordenador a una línea telefónica.

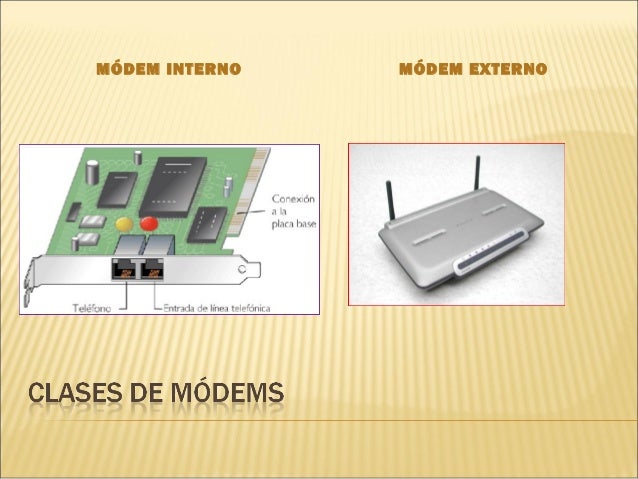

   Módems para PC
   Internos: consisten en una tarjeta de expansión sobre la cual están dispuestos los diferentes componentes que forman el módem.
   Actualmente su uso está desaparecido.
   Externos: son similares a los anteriores, pero externos al ordenador.
   La ventaja de estos módems reside en su fácil portabilidad entre ordenadores diferentes.
3. Estándares:
   V.22. Proporciona 1200 bits por segundo a 600 baudios (cambios de estado por segundo).
   V.22bis. El primer estándar mundial verdadero, permite 2400 bits por segundo a 600 baudios.
   V.32. Proporciona 4800 y 9600 bits por segundo a 2400 baudios.
   V.32bis. Proporciona 14,400 bits por segundo o baja a 12,000, 9600, 7200, y 4800 bits por segundo.
   V.32terbo.. Proporciona 19,200 bits por segundo o baja a 12,000, 9600, 7200, y 4800 bits por segundo; puede operar a mayores tasas de transmisión de datos con compresión, no fue estándar de CCITT/ITU.
   V.34.Proporciona 28,800 bits por segundo o baja a 24,000 y 19,200 bits por segundo y compatibilidad hacia atrás con V.32 y V.32bis.

4. Tipos:
   Módem RDSI : Es un sistema para las conexiones de teléfonos digitales, especialmente creado para proveer servicios como el envío de voz, de video, así como también, líneas telefónicas digitales o normales que surgen del excedente de los datos simultáneamente. Línea de red digital RDSI.
   Módem xDSL : se utiliza para conectar con una línea xDSL.
   Módem cable : se usa para conectar el equipo a las redes de cable coaxial que en un principio se diseñaron para la transmisión de televisión por cable .
5. Tarjetas de Red:
   Una tarjeta de red o adaptador de red es un periférico que permite la comunicación con aparatos conectados entre si y también permite compartir recursos entre dos o más computadoras (discos duros, CD-ROM, impresoras, etc).
   Pasos Transmisión de información :
   1º determinar la velocidad de transmisión , la longitud del bloque de información , el tamaño de la memoria intermedia etc ...
   2º Convertir el flujo de bits en paralelo a una secuencia en serie .
   3º Codificar la secuencia de bits en serie formando una señal eléctrica adecuada .
6. Partes de la tarjeta :
   Procesador principal : Realiza las operaciones de comunicación , en base a los prótocolos establecidos .
   Conexión con el Bus : es la vía de comunicación entre la tarjeta y el bus del sistema del ordenador .
   Zócalo ROM BIOS : se utiliza para insertar una memoria RAM que permite al ordenador obtener el sistema operativo de la red y arrancar .
   Transceptor : es el dispositivo encargado de dar acceso al medio de transmisión de la red cuando el ordenador desea enviar o recibir datos .
   Conector LAN : este conector comunica mediante un cable la tarjeta con la placa base y permite el arranque enviando órdenes desde otra estación .
   Indicadores de estado : permiten comprobar el estado actual de la comunicación .

7. Protocolos :

Bluetooth es un protocolo de comunicación inalámbrica de corto alcance, es decir, un protocolo que permite comunicar sin cables, distintos dispositivos que estén cerca el uno del otro .

*Conexión sin cables vía OBEX.

*Transferencia de fichas de contactos, citas y recordatorios entre dispositivos vía OBEX.

*Reemplazo de la tradicional comunicación por cable entre equipos GPS y equipamiento médico.

Una piconet es una red informática cuyos nodos se conectan utilizando Bluetooth.

Una piconet puede constar de dos a siete dispositivos. En una piconet, habrá siempre un «maestro» y los demás serán esclavos.

El periférico como maestro(GN):

• Se encarga de escoger el hop adecuado para mantener el enlace.

• La secuencia única de salto de frecuencia del canal está determinado por la identidad del maestro de la piconet (un código único para cada equipo), y por su frecuencia de reloj. Para que una unidad esclava pueda sincronizarse con una unidad maestra, esta debe añadir un ajuste a su propio reloj nativo y así poder compartir la misma portadora de salto.

Una scatternet es un tipo de red de ordenadores ad hoc que consiste en dos o más piconets.
